Úvod » KOTLE NA DŘEVO » VARIANT SL27D
Výrobce: Obchodní splolečnost Slokov, a.s.
Popis | Jednotka | Hodnota |
třída kotle dřevo / uhlí | 3 / 4 | |
jmenov. výkon kotle | kW | 27 |
účinnost kotle | % | 83 |
hmotnost kotle | kg | 298 |
průměr odtahového hrdla | mm | 160 |
vstup a výstup vody | DN | G2 * |
nejvyšší pracovní přetlak | bar | 2 |
předepsaný tah komína | Pa | 18 |
max. provozní teplota | °C | 90 |
min. teplota vratné vody | °C | 60 |
délka polen | mm | 330 (max 350) |
Kotle jsou vyráběny se standartní vstupní a výstupní přírubou typu "Slokov" (4x šroub M12). Tohle provedení umožňuje snadnou výměnu staršího kotle SLOKOV za kotel nový. Protipříruby jsou ale nově vyráběny s vývodem G2" (vnitřní závit) pro snazší prvomontáž.
Vstupní a výstupní příruba na kotli má stejný tvar a stejnou polohu jako příruby u kotlů SL 27 a SL 33 (kotle na uhlí od firmy SLOKOV). To zaručuje snadnou výměnu staršího kotle zmíněného typu za tento nový kotel. Je však třeba počítat s větší šířkou kotle a s větší násypnou šachtou. Tím pádem kotel potřebuje více místa do boku a dopředu.Kotel je svařen z ocelových plechů. Vnitřní prostor je rozdělen vodní přepážkou na násypnou šachtu, spalovací komoru a výměník, kterým proudí spaliny ke kouřovému hrdlu.Pod spalovací komorou a násypnou šachtou je dvoudílný rošt,ovládaný z boční strany kotle pákou.
Regulace sekundárního vzduchu přiváděného do spalovací komory zvyšuje účinnost kotle. Primární vzduch je přiváděn pod rošt regulovatelnou klapkou v popelníkových dvířkách. Regulace se provádí ručně nebo automatickým regulátorem výkonu (TRV), který je dodáván jako příslušenství současně s kotlem. Vstup a výstup topné vody je opatřen přírubami DN 65 a protipřírubou G2 vnitřní závit.
Kouřovod je v ose kotle na zadn
í straně. Zatápěcí klapka se ovládá z horní části kotle.

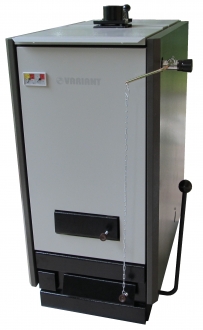

Ocelový teplovodní kotel VARIANT SL je zdrojem tepla vhodný pro vytápění bytů, rodinných domků, provozoven a obdobných objektů s tepelnou ztrátou kolem 27 kW. Otopný systém může být s otevřenou nebo tlakovou expanzní nádobou, samotížným nebo nuceným oběhem otopné vody, s maximálním přetlakem 200 kPa.
Kotel VARIANT SL27 D je přednostně určen pro spalování suchého dřeva s maximální vlhkostí 20%, tj. přířezů z kulatiny do pr. 100mm a délky 330 mm, respektive štípaného dřeva s kůrou nebo bez kůry a hnědého uhlí ořech 1. Výrobce doporučuje palivo ukládat do přikládací šachty příčně, aby docházelo k plynulému odhořívání a sesuvu paliv. Při použití tzv. „netvarů“, je nutný zvýšený dohled obsluhy.
Dobrá funkce je podmíněna kromě odborné instalace také potřebným komínovým tahem a správnou obsluhou.
Hlavní rozměry kotle.
Legenda:
1 – Přikládací dvířka
2 – Klapka sekundárního vzduchu
3 – Sazová dvířka
4 – Roštovací páka
5 – Popelníková dvířka
6 – Trubky k DBV1 – není součástí kotle
7 – Termomanometr – teploměr s tlakoměrem
8 – DBV1 – dvoucestný dochlazovací bezpečnostní ventil – není součástí kotle
9 – TRV – tepelný regulátor výkonu
10 – Víko výměníku se zatápěcí klapkou
VARIANT SL27D | Jednotka | Hodnota |
A-výška kotle | mm | 1030 |
B-hloubka kotle | mm | 880 |
C-šířka kotle | mm | 490 |
D-výška příruby topné vody - výstup | mm | 1030 |
E-výška osy kouřovodu | mm | 890 |
F-výška příruby topné vody - vstup | mm | 215 |
G-vzdálenost topné vody - vstup/vystup | mm | 375 |

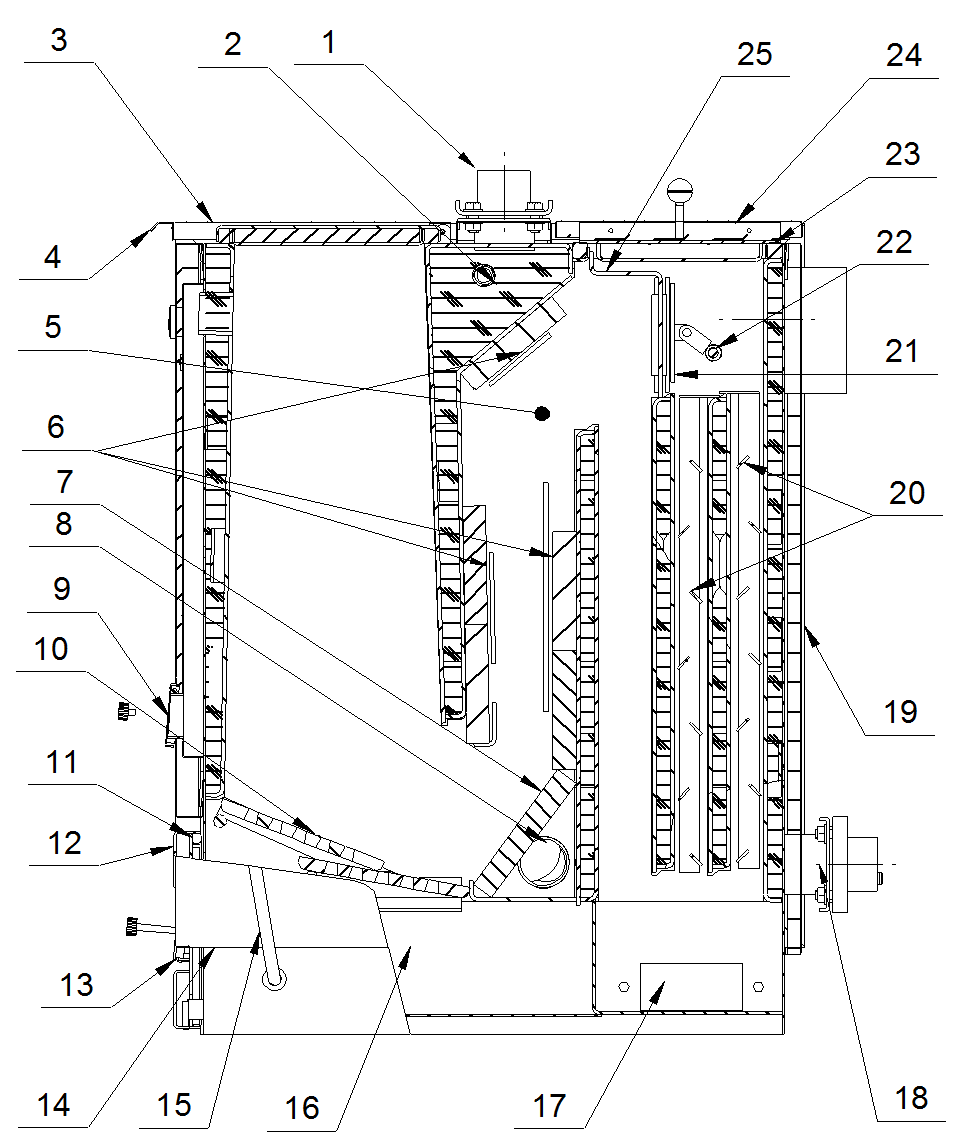

Řez kotlem
