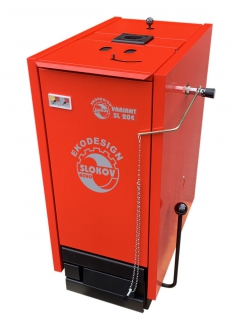

VARIANT SL20E

Jmenovitý výkon kotle     20kW

Třída kotle                     4, splňuje ekodesign

Hmotnost kotle               220 kg

Novinky v konstrukci kotlů SL20E

Vnitřní plášť kotle je vyráběn z plechu tloušťky 5mm. Nová technologie výroby lamel umožnila odstranění výztuh v prostoru výměníku. Toto opatření nejenom usnadňuje čištění kotle ale hlavně eliminuje možné nafoknutí lamel v případě uhoření výztuh. Další modernizací kotlů je osazení termomanometru do předního krytu kotle.

Rady a doporučení k provozu kotlů

Při prvních několika zátopech se na stěnách nového kotle vysráží vodní pára obsažená ve spalinách. Voda potom stéká do prostoru popelníku a do prostoru pod lamelami (někdy může být této vody tolik, že to vypadá jako by kotel tekl). Proto je dobré při prvních zátopech roztopit kotel na telotu cca 80°C, aby došlo k vysušení celého kotle. Po několika zátopech by se rosení stěn kotle mělo úplně vytratit.

V jarních a podzimních měsících a při nižším tahu komína doporučujeme vytáhnout z kotle vířiče umístěné v prostoru výměníku. Pokud toto opatření nestačí k dosažení požadovaného výkonu je možno vyzkoušet provoz kotle bez žárobetonových desek umístěných  ve spalovací komoře kotle.

Popis kotle

Kotel je svařen z ocelových plechů. Vnitřní prostor je rozdělen vodní přepážkou na násypnou šachtu, spalovací komoru a výměník, kterým proudí spaliny ke kouřovému hrdlu.Pod spalovací komorou a násypnou šachtou je dvoudílný rošt,ovládaný z boční strany kotle pákou.

Regulace sekundárního vzduchu přiváděného do spalovací komory zvyšuje účinnost kotle. Primární vzduch je přiváděn pod rošt regulovatelnou klapkou v popelníkových dvířkách. Regulace se provádí ručně nebo automatickým regulátorem, který je dodáván jako zvláštní příslušenství současně s kotlem. Vstup a výstup topné vody je opatřen přírubami DN 65.

Kouřovod je v ose kotle na zadní straně. Zatápěcí klapka se ovládá z horní části kotle.

Základní rozměry kotle včetně připojení kotle k otopné soustavě je stejné jako u starších kotlů SLOKOV stejné velikosti.

Použití kotle, palivo

Ocelový teplovodní kotel VARIANT SL je zdrojem tepla vhodný pro vytápění bytů, rodinných domků, provozoven a obdobných objektů s tepelnou ztrátou kolem 27 kW. Otopný systém může být s otevřenou nebo tlakovou expanzní nádobou, samotížným nebo nuceným oběhem otopné vody, s maximálním přetlakem 200 kPa.

Předepsané palivo pro kotle VARIANT SL je hnědé uhlí, zrnění 20-40 mm, ořech 1, o minimální výhřevnosti 19,1 MJ/kg.

Dobrá funkce kotle je podmíněna kromě odborné instalace také potřebným komínovým tahem a správnou obsluhou.

Hlavní rozměry kotle

  1 – Klapka sekundárního vzduchu
  2 – Sazová dvířka
  3 – Roštovací páka
  4 – Popelníková dvířka
  5 – Trubky k DBV1- není součástí kotle
  6 – Termomanometr –teploměr s tlakoměrem
  7 – DBV1 – dvoucestný dochlazovací bezpečnostní ventil – zvláštní příslušenství
  8 – TRV – tepelný regulátor výkonu – zvláštní příslušenství kotle

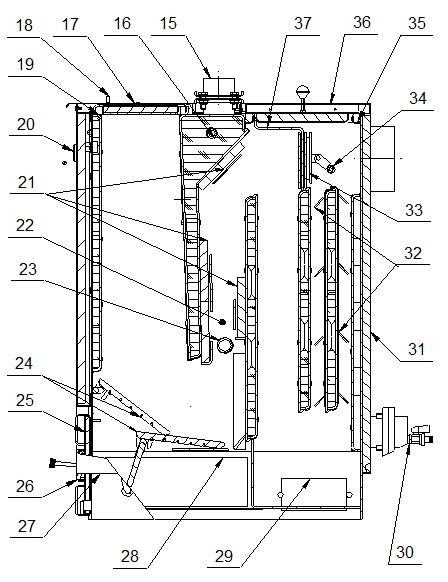

Řez kotle

15 – Proti příruba

16 – Nátrubek bezpečnostního ventilu

17 – Přikládací dvířka

18 – Klapka terciálního vzduchu

19 – Těsnící šňůra přikl. dvířek

20 – Termomanometr

21 – Žárobetonové cihly

22 – Spalovací komora

23 – Sekundární vzduch

24 – Rošt

25 – Těsnící šňůra pop. dvířek

26 – Klapka spalovacího vzduchu

27 – Boční kryt

28 – Popelník

29 – Sazová dvířka

30 – Napouštěcí kohout

31 – Zadní kryt

32 – Vířiče

33 – Zatápěcí klapka

34 – Táhlo zatápěcí klapky

35 – Těsnící šňůra víka výměníku

36 – Víko výměníku

37 – Přepážka spalin
